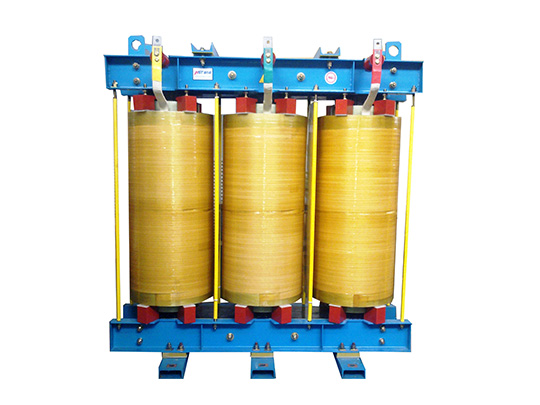

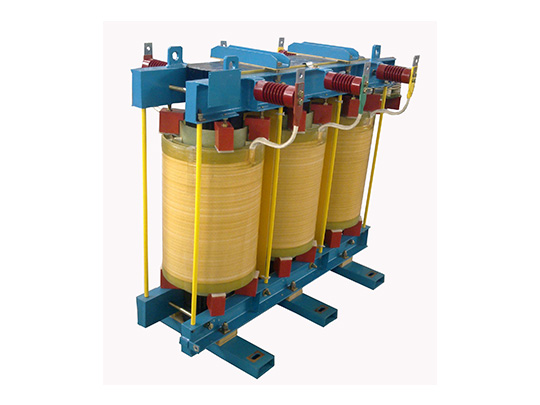

串聯電抗器

串聯電抗器與電力系統并聯電容器相串聯，用于限制電容器切、投過程中的涌流，抑制電網電壓波形畸變和控制流過電容器的諧波分量。
執行標準：JB5346 《串聯電抗器》

應用領域：

我司生產的電抗器適用于電力、石油、化工、冶金、風力發電、市政供水、污水處理、煤炭、水泥、軋鋼等諸多行業。

串聯電抗器-特點Characteristics

串聯電抗器

采用高性能冷軋硅鋼片，性能更穩定

鐵心采用高性能冷軋硅鋼片，鐵心片與片之間采用高絕緣強度絕緣漆粘接，心柱整體采用環氧澆筑工藝處理，保證了電抗器噪音水平小于60dB。

串聯電抗器

機械強度高、抗短路沖擊能力強

繞組經VPI(真空壓力)浸漆，并經高溫固化處理，具有機械強度高，抗短路沖擊能力強的特點。

串聯電抗器

防潮、防塵、防污染、效果好

電抗器具有防潮、防塵、防污染、耐高溫、防火、無電磁污染的特性

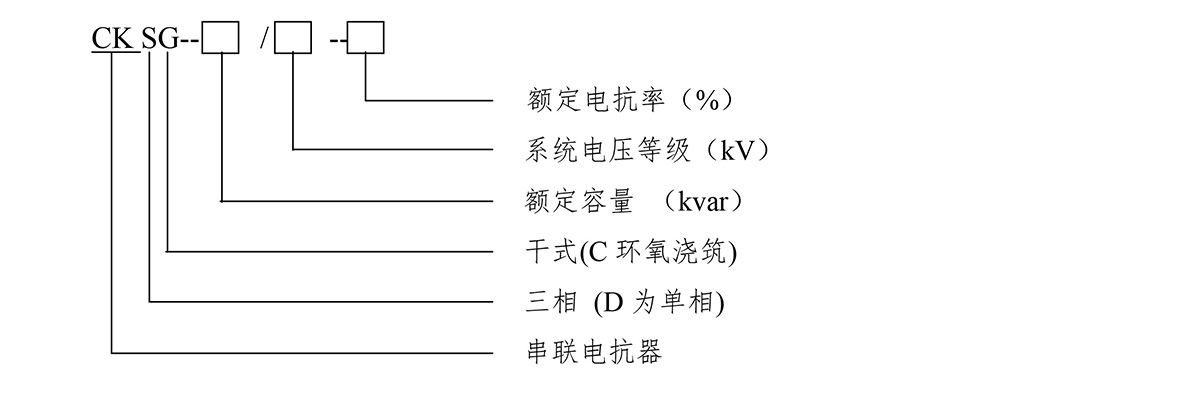

串聯電抗器-型號Model

串聯電抗器

串聯電抗器-參數Parameter

型號 并聯電容器容量 系統電壓（kV） 額定電抗率（%） 額定電流（A） 額定端電壓（V） 外形尺寸（L×W×H) 重量
CKSG-72/11-6 1200 11/√3 6 63 381 960*500*1070 500
CKSG-90/11-6 1500 11/√3 6 78.7 381 960*500*1170 550
CKSG-108/11-6 1800 11/√3 6 94.5 381 1020*550*1130 690
CKSG-144/11-6 2400 11/√3 6 126 381 1020*550*1300 790
CKSG-180/11-6 3000 11/√3 6 157.5 381 1020*560*1170 950
CKSG-216/11-6 3600 11/√3 6 189 381 1140*560*1200 1140
CKSG-240/11-6 4000 11/√3 6 210 381 1140*560*1270 1070
CKSG-288/11-6 4800 11/√3 6 252 381 1270*600*1260 1265
CKSG-360/11-6 6000 11/√3 6 315 381 1270*600*1410 1440
CKSG-432/11-6 7200 11/√3 6 378 381 1330*700*1460 1780
CKSG-288/12-12 2400 12/√3 12 115.5 831 1270*600*1280 1280
CKSG-360/12-12 3000 12/√3 12 144.3 831 1270*600*1430 1460
CKSG-432/12-12 3600 12/√3 12 173.3 831 1330*700*1450 1760
CKSG-480/12-12 4000 12/√3 12 192.5 831 1420*700*1320 1830
CKSG-576/12-12 4800 12/√3 12 231 831 1420*700*1440 2030
CKSG-720/12-12 6000 12/√3 12 289 831 1520*780*1470 2520
